지금 냄새가 나고 있다면 이 글을 다 읽지 마시고 먼저 꽂힌 것을 뽑고 차단기를 내리십시오.

읽는 것은 그다음에 하셔도 됩니다.

플라스틱 타는 냄새, 생선 비린내 비슷한 냄새, 머리카락 그을리는 냄새. 콘센트 쪽에서 이런 냄새가 난다면 이미 어딘가가 탄 것입니다.

냄새는 시작 신호가 아니라 진행 중이라는 신호입니다.

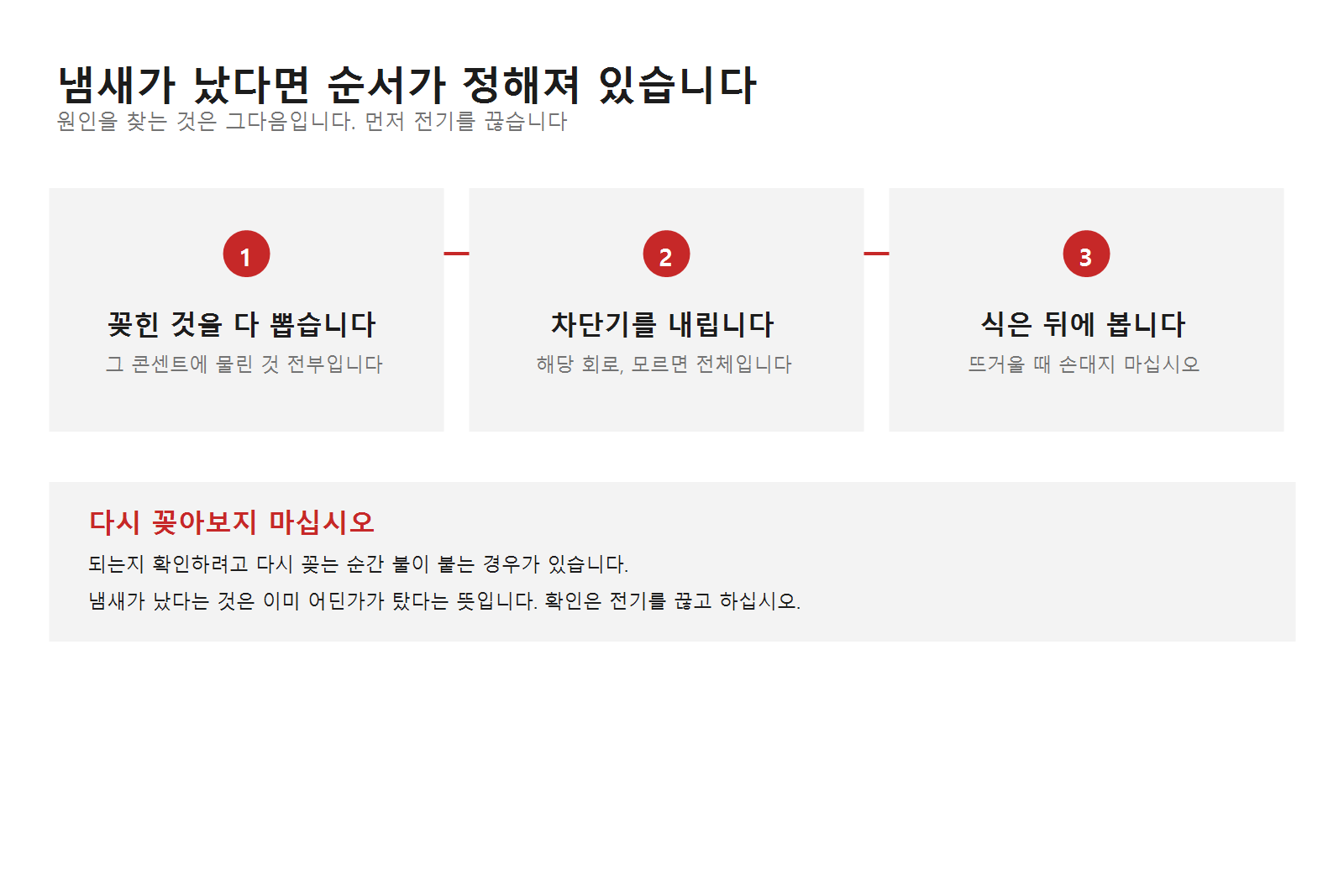

1단계. 전기를 끊습니다

그 콘센트에 꽂혀 있는 것을 전부 뽑습니다. 멀티탭이 물려 있으면 멀티탭째로 뽑습니다.

뽑을 때 플러그 몸통을 잡으십시오. 선을 당기지 마십시오. 이미 접점이 상한 상태라 당기면 안에서 더 벌어집니다.

그다음 차단기를 내립니다. 어느 차단기가 그 방을 담당하는지 모르시면 메인을 내리십시오.

뽑았으니 됐다고 생각하기 쉬운데, 콘센트 안쪽은 플러그를 뽑아도 전기가 그대로 들어와 있습니다. 타고 있는 지점이 콘센트 안쪽이면 뽑는 것만으로는 안 멈춥니다.

뜨거울 때 손대지 마십시오

탄 콘센트는 겉이 멀쩡해 보여도 안쪽이 뜨겁습니다. 녹은 플라스틱이 붙습니다.

십 분쯤 두었다가 만지십시오. 그 사이에 창문을 여시는 것이 좋습니다. 탄 플라스틱 연기는 몸에 좋지 않습니다.

물을 뿌리지 마십시오. 불이 보이는 상황이면 물이 아니라 소화기입니다.

2단계. 어디서 나는지 좁힙니다

냄새가 나는 곳은 네 군데 중 하나입니다. 콘센트, 플러그, 멀티탭, 기기입니다.

쉬운 것부터 빼면서 좁히시면 됩니다.

멀티탭이 가장 흔합니다

멀티탭을 빼고 냄새가 그치면 거기가 원인입니다.

멀티탭은 벽 콘센트보다 접점이 약하고 한 자리에 여러 개를 물리게 되어 있습니다. 정격을 넘겨 쓰면 안쪽 금속이 달아오르고, 그 상태가 반복되면 눌어붙습니다.

탄 멀티탭은 고쳐 쓰지 마십시오. 겉을 닦아도 안쪽 접점은 이미 상해 있습니다.

플러그는 날을 봅니다

플러그 둥근 날 두 개가 검게 그을렸거나, 뿌리 쪽 플라스틱이 녹아 물렁해졌으면 그 플러그가 원인입니다.

날이 헐거워져 흔들리는 것도 신호입니다. 접촉 면적이 줄면 그 자리에서 열이 납니다.

기기 쪽 문제라 그 기기를 수리하시거나 선을 교체하셔야 합니다.

기기에서 나는 경우도 있습니다

다 뽑아놓았는데도 냄새가 계속되면 기기 안쪽입니다.

히터, 전기장판, 헤어드라이어처럼 열을 내는 기기에서 자주 나옵니다. 모터가 들어간 기기도 그렇습니다.

이때는 전기 문제가 아니라 그 기기 고장입니다. 제조사 서비스로 가셔야 합니다.

콘센트는 맨 마지막입니다

앞의 셋이 다 아니면 벽에 박힌 콘센트입니다.

구멍 둘레가 검거나 누렇게 변했는지 보십시오. 플러그를 꽂았을 때 헐렁하게 흔들렸던 자리라면 가능성이 높습니다.

차단기를 내린 상태에서만 여십시오.

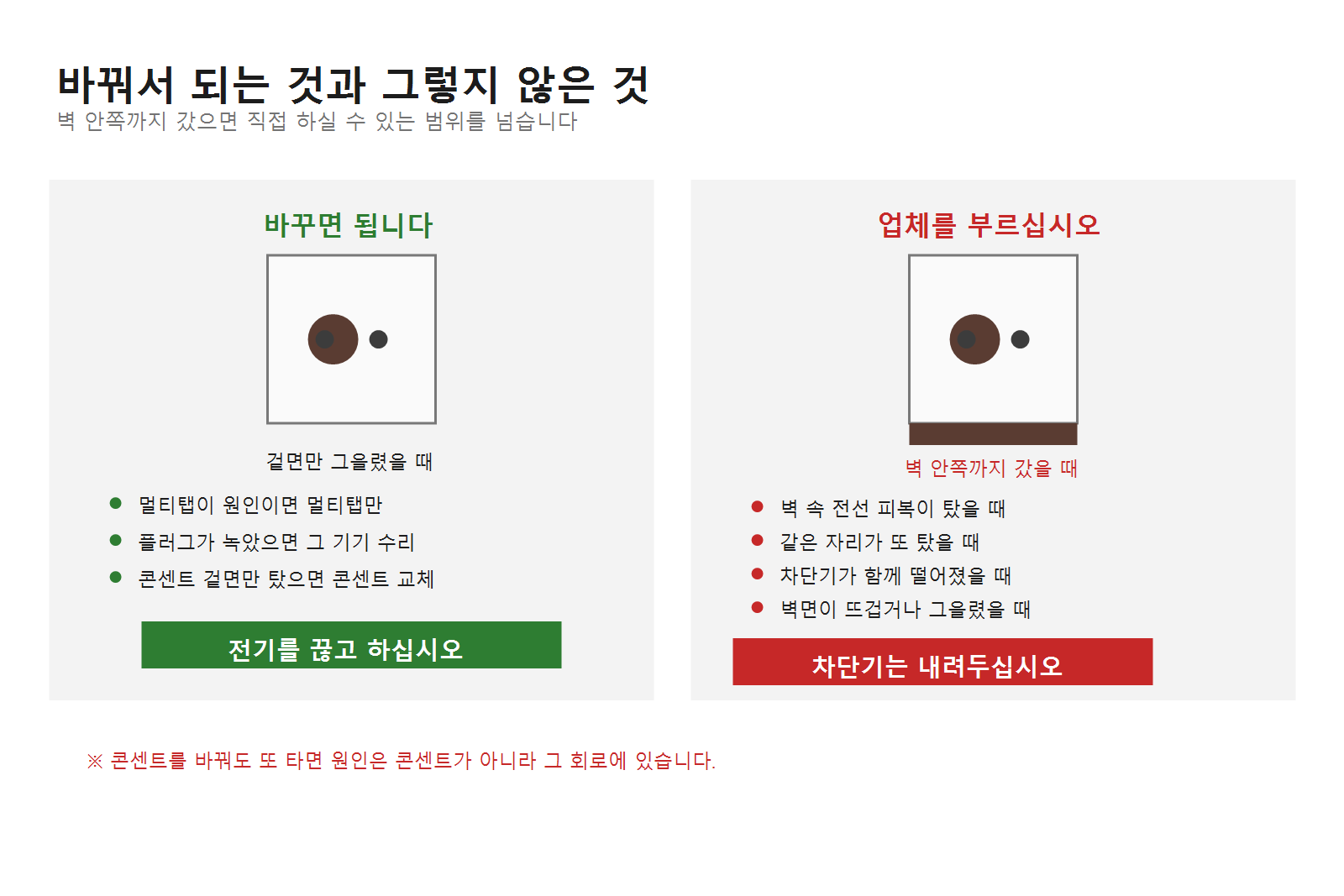

3단계. 바꿀 것인지 부를 것인지 정합니다

여기서 갈립니다.

바꾸면 되는 경우

멀티탭이나 플러그가 원인이면 그것만 바꾸시면 됩니다. 벽은 손댈 일이 없습니다.

콘센트 겉면과 몸체만 그을렸고 뒤에 물린 전선은 멀쩡하면 콘센트를 통째로 교체하시면 됩니다.

전선 끝이 조금 검게 됐으면 그 부분을 잘라내고 피복을 새로 벗겨 물리시면 됩니다.

업체를 불러야 하는 경우

벽 안쪽에서 나온 전선의 피복이 녹았거나 딱딱하게 굳었으면 여기서 멈추셔야 합니다.

전선을 잘라낼 여유가 없을 만큼 짧게 나와 있는 경우도 마찬가지입니다.

같은 자리가 한 번 고치고 또 탔다면 원인이 콘센트가 아니라 그 회로에 있습니다. 전선 굵기가 부족하거나 중간 결선부가 헐거운 것입니다.

탈 때 차단기가 함께 떨어졌다면 단락이 일어난 것이라 회로 점검이 필요합니다.

벽면 자체가 따뜻하거나 벽지가 변색됐으면 벽 속에서 진행된 것입니다. 이건 바로 부르셔야 합니다.

왜 탔는지

원인은 대개 셋 중 하나입니다.

접촉이 헐거웠습니다. 가장 흔합니다. 플러그를 자주 꽂았다 뺐다 하면 안쪽 금속이 벌어집니다. 닿는 면적이 줄면 그 좁은 자리에 열이 몰립니다. 전기를 많이 쓰지 않아도 탑니다.

한 자리에 너무 많이 썼습니다. 문어발로 히터와 전자레인지를 같이 돌리는 식입니다. 콘센트 하나가 견디는 양이 정해져 있습니다.

먼지와 습기가 쌓였습니다. 콘센트 구멍 사이에 먼지가 끼고 거기에 습기가 붙으면 전기가 그 길로 조금씩 흐릅니다. 오래되면 그 자리가 탑니다. 가구 뒤에 가려진 콘센트에서 나옵니다.

자주 묻는 질문

냄새는 나는데 겉은 멀쩡합니다

겉이 멀쩡해도 안쪽이 탄 경우가 많습니다. 타는 자리는 대개 전선을 물린 뒤쪽입니다.

차단기를 내리고 콘센트를 빼서 뒷면을 보셔야 확실합니다. 자신 없으시면 그대로 두고 업체를 부르십시오.

한 번 그러고 지금은 괜찮습니다

괜찮아진 것이 아닙니다. 그 자리는 이미 상해 있습니다.

접점이 한 번 탄 자리는 저항이 더 커져서 다음에 더 빨리 뜨거워집니다. 넘어가지 마시고 확인하십시오.

콘센트가 뜨겁기만 하고 냄새는 없습니다

냄새 전 단계입니다.

기기를 쓰는 동안 미지근한 정도는 있을 수 있지만, 손을 대고 있기 어려울 만큼 뜨거우면 정상이 아닙니다.

꽂힌 것을 줄여보시고 그래도 뜨거우면 콘센트를 교체하십시오.

냄새 나는 콘센트에 다시 꽂아도 되나요

안 됩니다.

되는지 확인하려고 다시 꽂았다가 불이 붙는 경우가 실제로 있습니다. 확인은 눈으로 하시고, 전기는 끊어두십시오.

전세인데 누가 고쳐야 하나요

벽에 박힌 콘센트와 배선은 집주인 몫입니다. 시설물이기 때문입니다.

멀티탭이나 기기 쪽이면 쓰시는 분 몫입니다.

탄 자국을 사진으로 남겨두시면 이야기가 빨라집니다.

정리

탄 냄새는 예고가 아니라 이미 일어난 일의 결과입니다.

뽑고, 내리고, 식은 뒤에 봅니다. 이 순서만 지키시면 나머지는 천천히 하셔도 됩니다.

그리고 다시 꽂아보지 마십시오. 그 한 번이 제일 위험합니다.

이 글은 정보 제공을 목적으로 합니다. 전기 작업은 감전과 화재 위험이 있습니다. 벽 안쪽 배선이 손상됐거나 같은 자리가 반복해서 타는 경우는 전기공사업 등록 업체에 맡기셔야 합니다. 불이 보이면 즉시 119에 신고하십시오.

이 글은 전기기사·전기공사기사·소방설비기사(전기) 자격을 보유한 10년차 실무자가 작성했습니다. 운영자에 관한 내용은 소개 페이지에 있습니다.

세탁기를 만졌는데 찌릿했던 적이 있으실 겁니다. 냉장고나 정수기에서도 그럽니다.

손에 물이 묻어 있을 때 더 심합니다. 맨발일 때도 그렇습니다.

기분 탓이 아닙니다. 실제로 전기가 몸으로 흐른 것입니다.

그리고 그것은 대부분 접지가 없기 때문입니다.

전기는 새기 마련입니다

모든 전기 기기는 아주 조금씩 전기가 샙니다.

전선을 감싼 피복이 세월과 열에 삭습니다. 습기가 들어가 절연이 약해집니다. 모터가 오래되면 코일이 몸통에 가까워집니다.

세탁기와 냉장고에서 유독 많이 느껴지는 이유가 여기 있습니다. 물을 쓰고, 모터가 돌고, 오래 씁니다.

문제는 새는 것 자체가 아니라 샌 전기가 어디로 가느냐입니다.

새는 전기는 반드시 땅으로 갑니다

전기는 땅으로 돌아가려는 성질이 있습니다. 길이 있으면 그 길로 가고, 없으면 만들어서라도 갑니다.

접지선은 그 길을 미리 만들어두는 것입니다.

기기 몸통에서 시작해 콘센트를 지나 건물 접지로, 거기서 땅으로 이어집니다. 셋째 가닥입니다.

이 선은 평소에 아무 일도 하지 않습니다. 전기가 흐르지 않습니다. 새기 시작할 때만 일합니다.

접지가 있으면 이렇게 됩니다

새는 전기가 몸통에 닿는 순간 접지선을 타고 땅으로 빠집니다.

몸통에 전기가 고이지 않습니다. 만져도 아무렇지 않습니다.

그리고 하나가 더 있습니다. 접지선으로 전기가 흐르는 순간 누전차단기가 그것을 감지하고 끊습니다.

사람이 만지기 전에 이미 전기가 나가 있는 것입니다.

접지가 없으면 이렇게 됩니다

새는 전기가 갈 곳이 없습니다.

그래서 기기 몸통에 그대로 남습니다. 세탁기 껍데기 전체가 약하게 전기를 띤 상태가 됩니다.

이 상태에서는 누전차단기도 모릅니다. 전기가 어디로도 흐르지 않고 고여 있을 뿐이라 감지할 것이 없습니다.

그러다 사람이 만집니다. 그 순간 사람이 땅으로 가는 길이 됩니다.

찌릿한 것이 이것입니다. 차단기는 그제서야 전기가 흐르는 것을 알아채고 끊습니다. 사람이 통로가 된 다음입니다.

물이 묻어 있거나 맨발이면 더 잘 흐릅니다. 그래서 욕실과 주방, 세탁실이 위험합니다.

우리 집에 접지가 있는지 봅니다

콘센트를 들여다보시면 됩니다.

구멍 두 개 위아래에 금속 조각이 보이면 접지형입니다. 플러그를 꽂을 때 그 금속에 닿아 접지가 연결됩니다.

금속 조각이 아예 없으면 접지가 없는 것이 확실합니다. 이건 눈으로 끝납니다.

금속 날이 있어도 안심할 수 없습니다

겉은 접지형인데 벽 안쪽에 접지선이 안 와 있는 집이 있습니다.

오래된 집에서 콘센트만 새것으로 바꾸면서 생깁니다. 접지형 제품을 샀지만 물릴 접지선이 없으니 그 자리는 비워둔 것입니다.

겉모양은 접지형이고 실제로는 접지가 없습니다. 이게 가장 헷갈리는 경우입니다.

확실히 보시려면 콘센트 테스터가 필요합니다. 꽂기만 하면 불 세 개로 상태를 알려주는 물건이고 만원 안쪽입니다.

검전기로는 안 됩니다. 접지선에는 평소 전기가 흐르지 않아 검전기가 반응하지 않습니다. 검전기는 전기가 있는지를 보는 도구이지 접지가 연결됐는지를 보는 도구가 아닙니다.

없으면 어떻게 해야 합니까

접지선을 새로 끌어와야 합니다. 그런데 이건 벽 안쪽 배선 작업입니다.

분전반에서 해당 회로까지 접지선을 넣어야 하고, 건물 접지 자체가 없는 오래된 곳이면 접지극 공사부터 해야 합니다.

전기공사업 등록 업체가 하는 일입니다. 직접 하실 수 있는 범위가 아닙니다.

다만 지금 있는지 없는지를 알고 부르는 것과 모르고 부르는 것은 다릅니다. 확인까지는 직접 하실 수 있습니다.

먼저 할 곳이 있습니다

집 전체를 한 번에 하기 어려우시면 순서가 있습니다.

물을 쓰는 곳이 먼저입니다. 세탁기, 식기세척기, 욕실입니다. 젖은 손과 맨발이 겹치는 자리라 위험이 가장 큽니다.

그다음이 금속 몸통이 큰 기기입니다. 냉장고, 인덕션, 전기온수기입니다.

조명이나 휴대폰 충전기 같은 것은 우선순위가 낮습니다.

절대 하지 마실 것

인터넷에 접지 단자를 중성선에 물리라는 이야기가 돌아다닙니다. 하지 마십시오.

중성선은 평소에도 전류가 흐르는 선입니다. 접지 단자에 그것을 물리면 기기 몸통이 그 전류에 얹히게 됩니다.

평소에는 멀쩡해 보이다가 중성선 쪽에 문제가 생기는 순간 몸통 전체에 전압이 걸립니다. 접지가 아예 없는 것보다 나쁩니다.

접지처럼 보이게 만드는 것과 접지를 하는 것은 다릅니다. 테스터에 정상으로 뜨게 만들 수는 있어도 안전해지지는 않습니다.

수도 배관이나 가스 배관에 접지선을 묶는 것도 마찬가지입니다. 요즘 배관은 플라스틱이 섞여 있어 땅까지 이어지지 않고, 가스 배관은 그 자체가 위험합니다.

자주 묻는 질문

누전차단기가 있으면 접지 없어도 되지 않나요

아닙니다. 둘은 다른 일을 합니다.

접지는 새는 전기가 갈 길을 만들어 줍니다. 누전차단기는 그 길로 전기가 흐르는 것을 보고 끊습니다.

길이 없으면 차단기는 볼 것이 없습니다. 사람이 만져서 흐르기 시작해야 그때 압니다.

접지가 있으면 사람이 만지기 전에 끊고, 없으면 만진 다음에 끊습니다. 이 차이입니다.

멀티탭에 접지 단자가 있으면 접지가 되나요

멀티탭이 꽂힌 벽 콘센트에 접지가 와 있어야 됩니다.

접지형 멀티탭은 접지를 전달만 합니다. 만들어내지는 못합니다.

벽 콘센트에 접지가 없으면 접지형 멀티탭을 써도 접지는 없습니다. 멀티탭 정격과는 별개 문제입니다.

플러그 날이 두 개인데 어떻게 접지가 되나요

우리나라 220V 플러그는 둥근 날 두 개이고 접지는 옆면으로 닿습니다.

플러그 옆면에 금속 띠가 있으면 접지형입니다. 콘센트 안쪽 금속 조각과 만나 연결됩니다.

기기 쪽에 그 금속 띠가 없으면 콘센트에 접지가 있어도 소용이 없습니다. 양쪽 다 있어야 합니다.

접지가 있는데도 찌릿합니다

접지선이 중간에 끊겼거나 단자가 헐거운 경우가 있습니다.

기기 쪽 접지 접점이 녹슬었을 수도 있습니다.

누설이 정상 범위를 넘은 상태일 수도 있으니 이때는 업체를 부르시는 것이 맞습니다.

전세나 월세인데 공사를 해도 되나요

벽 안쪽 배선을 바꾸는 일이라 집주인 동의가 필요합니다.

안전에 관한 것이라 이야기하시면 대개 받아들여집니다. 확인 결과를 보여드리는 편이 설득이 빠릅니다.

정리

찌릿한 것은 접지가 없다는 신호입니다.

새는 전기가 갈 길이 없어 사람이 그 길이 된 것입니다. 참고 쓸 일이 아닙니다.

오늘 콘센트를 들여다보십시오. 구멍 위아래에 금속 조각이 있는지만 보면 절반은 알 수 있습니다.

이 글은 정보 제공을 목적으로 합니다. 전기 작업은 감전과 화재 위험이 있습니다. 접지선 신설, 분전반 작업, 배선 변경은 전기공사업 등록 업체에 맡기셔야 합니다.

이 글은 전기기사·전기공사기사·소방설비기사(전기) 자격을 보유한 10년차 실무자가 작성했습니다. 운영자에 관한 내용은 소개 페이지에 있습니다.

계단 아래에서 불을 켜고 올라가서 위에서 끕니다. 긴 복도도 그렇고, 안방 문 앞과 침대 옆에 스위치가 하나씩 있는 집도 그렇습니다.

이런 스위치를 3로 스위치라고 부릅니다.

바꾸려고 커버를 열었는데 단자가 세 개입니다. 지금까지 봐온 스위치는 두 개였습니다.

왜 단자가 세 개입니까

일반 스위치가 하는 일은 하나입니다. 전기를 끊거나 잇거나입니다.

들어온 선 하나, 나가는 선 하나. 그래서 단자가 두 개입니다.

3로 스위치는 다릅니다. 끊고 잇는 것이 아니라 길을 바꿉니다.

들어온 전기를 두 갈래 중 한쪽으로 보냅니다. 스위치를 올리면 위쪽 길, 내리면 아래쪽 길입니다. 어느 쪽이든 전기는 나갑니다.

들어오는 자리 하나에 나가는 자리 둘. 그래서 세 개입니다.

길을 바꾸기만 하면 불이 어떻게 꺼집니까

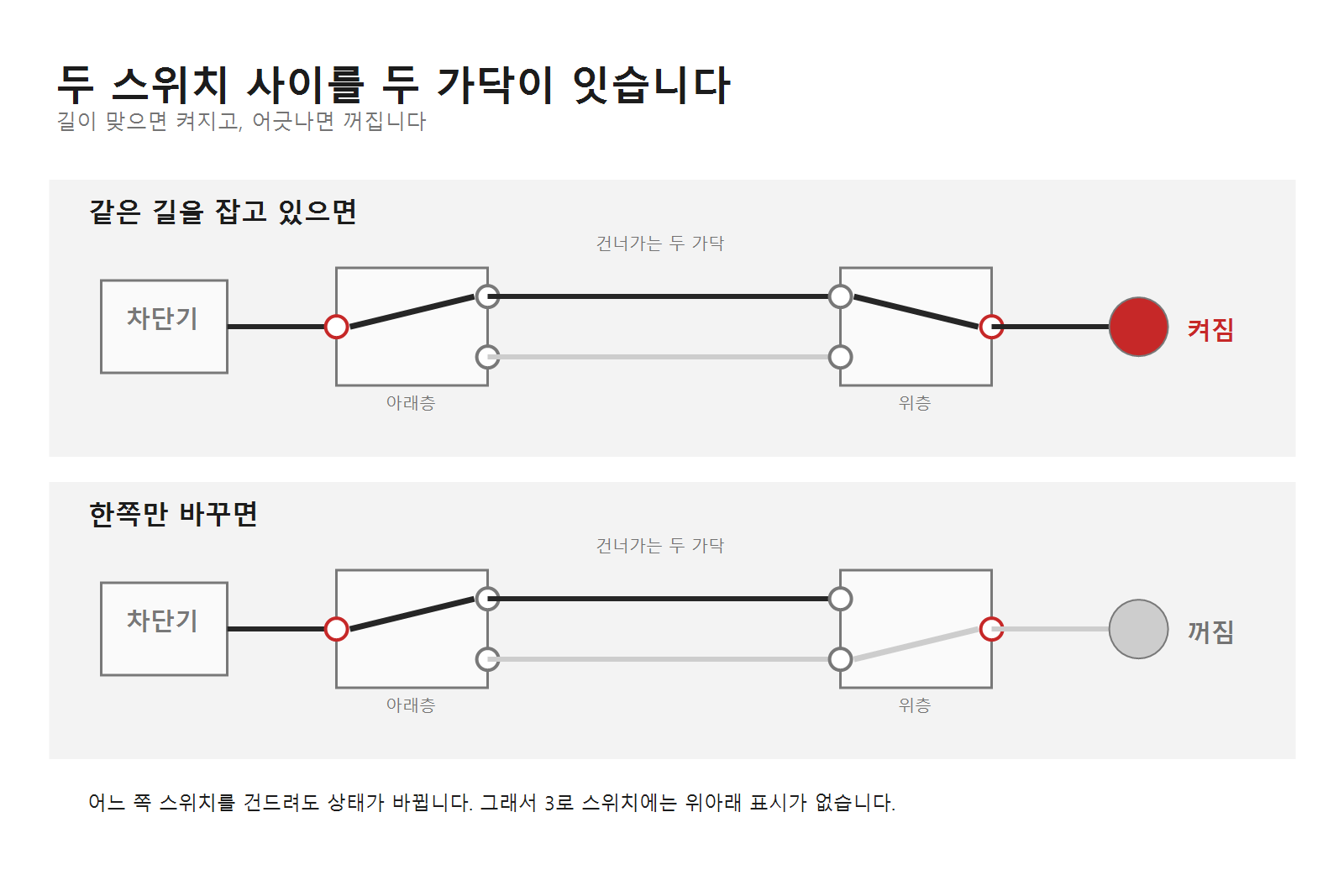

반대쪽에도 똑같은 스위치가 하나 더 있기 때문입니다.

두 스위치 사이는 두 가닥으로 이어져 있습니다. 이쪽에서 위쪽 길로 보냈는데 저쪽도 위쪽 길을 잡고 있으면 전기가 통합니다. 불이 켜집니다.

저쪽이 아래쪽 길을 잡고 있으면 길이 어긋납니다. 끊깁니다.

그래서 어느 쪽 스위치를 건드려도 상태가 바뀝니다. 켜져 있으면 꺼지고, 꺼져 있으면 켜집니다.

3로 스위치에 위아래 표시가 없는 이유도 여기 있습니다. 일반 스위치는 올리면 켜짐이지만, 3로는 반대쪽이 어디에 있느냐에 따라 달라집니다.

선은 몇 가닥이 옵니까

스위치 한 곳에 세 가닥입니다.

계단 아래쪽 박스에는 차단기에서 오는 전압선 한 가닥과, 반대쪽 스위치로 건너가는 두 가닥이 옵니다.

계단 위쪽 박스에는 건너온 두 가닥과, 등으로 올라가는 한 가닥이 옵니다.

양쪽 다 세 가닥이고 단자도 세 개입니다. 숫자는 맞아떨어집니다. 전기가 어디서 들어오는지 알고 보시면 이해가 빠릅니다.

박스 안에 세 가닥보다 많이 보일 수 있습니다. 다른 회로가 그 박스를 지나가거나, 스위치가 두 개 이상 붙어 있는 경우입니다.

이때는 지금 스위치에 물려 있는 가닥만 보시면 됩니다. 나머지는 건드리지 마십시오.

어느 단자가 들어오는 자리입니까

여기가 이 글에서 가장 중요한 부분입니다.

세 단자 중 하나가 공통 단자입니다. 전기가 들어오는 자리, 또는 등으로 나가는 자리입니다. 나머지 두 개가 반대쪽 스위치와 이어지는 자리입니다.

공통 단자는 표시가 다릅니다. 제품마다 방식이 다릅니다.

COM이나 C라고 적혀 있는 것이 있습니다. 0이나 L이라고 적힌 것도 있습니다. 글자 없이 단자 색만 다른 것도 있습니다. 나머지 둘은 황동색인데 하나만 검은색인 식입니다.

셋 중 하나가 어떻게든 달라 보입니다. 그 자리가 공통 단자입니다.

그럼 그냥 표시끼리 맞추면 됩니까

그렇습니다. 이 글은 사실상 그 한 문장으로 끝납니다.

기존 스위치의 공통 단자에 꽂혀 있던 가닥을, 새 스위치의 공통 단자에 꽂습니다. 나머지 두 가닥은 남은 두 자리에 꽂습니다.

새 제품이 다른 회사 것이어도 상관없습니다. 표시 방식은 달라도 공통 단자가 하나 있다는 구조는 같습니다.

그래서 커버를 열자마자 하실 일은 사진 찍기입니다. 선을 빼기 전에 어느 가닥이 어느 자리에 있었는지를 남겨두는 것입니다. 이것 하나로 나중에 헷갈릴 일이 없어집니다.

나머지 두 가닥은 순서가 있습니까

없습니다.

두 가닥은 서로 바꿔 꽂아도 됩니다. 어느 쪽이 위쪽 길이고 어느 쪽이 아래쪽 길인지는 정해져 있지 않습니다.

바꿔 꽂으면 스위치 손잡이의 위아래 방향만 반대가 됩니다. 켜고 끄는 것은 그대로 됩니다.

신경 쓰실 것은 공통 단자 하나뿐입니다.

바꾸는 순서

차단기를 내립니다. 스위치를 내린 것으로는 부족합니다. 벽 스위치는 전압선 한 가닥만 끊고 나머지는 살아 있습니다.

검전기로 확인합니다. 세 가닥 전부 확인하십시오. 한 가닥만 보고 판단하시면 안 됩니다.

커버를 열고 사진을 찍습니다. 공통 단자에 꽂힌 가닥이 어느 것인지 보이게 찍으십시오.

가닥을 하나씩 뺍니다. 한 번에 다 빼지 마십시오. 빼면서 공통 단자 가닥에 테이프를 감아 표시해두면 더 확실합니다.

새 스위치에 공통 단자부터 꽂습니다. 그다음 나머지 두 가닥을 남은 자리에 꽂습니다.

박스에 고정하고 커버를 씌웁니다. 차단기를 올립니다. 여기까지는 일반 스위치 교체와 같습니다.

제대로 됐는지 어떻게 확인합니까

네 번 눌러보시면 됩니다.

아래에서 켜고 위에서 끕니다. 위에서 켜고 아래에서 끕니다.

둘 다 되면 정상입니다.

한쪽에서만 켜지거나, 한쪽 스위치가 어떤 위치에 있을 때만 반대쪽이 듣는다면 공통 단자가 틀린 것입니다.

차단기를 다시 내리고 찍어둔 사진과 맞춰보십시오. 대개 여기서 해결됩니다.

한쪽만 일반 스위치로 바꿔도 됩니까

안 됩니다.

일반 스위치는 단자가 두 개라 세 가닥을 받을 자리가 없습니다. 한쪽을 일반 스위치로 바꾸면 나머지 한 가닥이 남고, 그 순간 두 곳에서 켜고 끄는 기능이 사라집니다.

두 곳을 다 쓰시려면 양쪽 모두 3로 스위치여야 합니다.

반대로 두 곳에서 켤 일이 없어서 한 곳만 쓰시겠다면 배선 자체를 정리해야 합니다. 이건 벽 안쪽 작업이라 업체를 부르셔야 합니다.

자주 묻는 질문

센서등이나 스마트 스위치로 바꿔도 됩니까

제품이 3로를 지원하는지 먼저 보셔야 합니다.

지원하지 않는 제품이 많습니다. 상자나 설명서에 3로 지원이라고 적혀 있는지 확인하십시오. 지원하는 제품은 단자가 세 개 이상이거나 별도 배선 안내가 들어 있습니다.

현관 센서등처럼 한 곳에서만 켜는 자리와는 조건이 다릅니다.

세 곳에서 켜는 곳도 있습니다

계단이 여러 층이면 중간에 하나가 더 있습니다.

그 중간 스위치는 4로 스위치라고 하고 단자가 네 개입니다. 양쪽 끝은 3로, 가운데는 4로입니다.

바꾸는 방식은 같습니다. 사진 찍고 자리끼리 맞추는 것입니다. 다만 가닥이 많아 헷갈리기 쉬우니 표시를 더 꼼꼼히 하셔야 합니다.

단자가 세 개인데 3로가 아닌 경우도 있습니까

있습니다. 파일럿램프가 달린 스위치입니다.

꺼져 있을 때 스위치에 작은 불이 들어와 어두운 데서 찾기 쉽게 만든 것입니다. 이 표시등 때문에 단자가 하나 더 있습니다.

구분은 반대쪽에 스위치가 하나 더 있느냐로 하시면 됩니다. 두 곳에서 켜고 끄는 자리가 아니면 3로가 아닙니다.

기존 것과 단자 배치가 아예 다르게 생겼습니다

위치는 제품마다 다릅니다. 공통 단자가 가운데 있는 것도, 한쪽 끝에 있는 것도 있습니다.

위치가 아니라 표시를 보십시오. 표시가 같은 자리끼리 맞추면 됩니다.

바꾸고 나서 불이 아예 안 켜집니다

가닥이 덜 꽂혔거나 헐거운 경우가 가장 흔합니다.

차단기를 내리고 세 자리를 다시 확인하십시오. 피복이 단자에 물려 있으면 접촉이 안 됩니다. 심선만 들어가야 합니다.

그래도 안 되면 등기구 쪽 문제일 수 있습니다. 전구부터 확인해보십시오.

마무리

단자가 세 개라 어려워 보이지만 규칙은 하나입니다.

셋 중 하나가 공통 단자이고 표시가 다릅니다. 그 자리만 맞추면 나머지 둘은 순서가 없습니다.

커버를 열고 사진부터 찍으십시오. 이 글에서 가져가실 것은 그것 하나입니다.

이 글은 정보 제공을 목적으로 합니다. 전기 작업은 감전과 화재 위험이 있습니다. 분전반 작업, 배선 신설이나 변경은 전기공사업 등록 업체에 맡기셔야 합니다.

이 글은 전기기사·전기공사기사·소방설비기사(전기) 자격을 보유한 10년차 실무자가 작성했습니다. 운영자에 관한 내용은 소개 페이지에 있습니다.

세탁기를 놓을 자리를 보다가 콘센트에 접지가 없는 것을 발견하는 경우가 있습니다.

오래된 집에서 흔합니다. 그냥 꽂아도 돌아가기 때문에 그대로 쓰시는 분도 많습니다.

그런데 세탁기는 접지가 있어야 하는 기기입니다. 왜 그런지부터 보고, 없을 때 무엇을 할 수 있는지 순서대로 짚겠습니다.

세탁기 콘센트는 뭐가 달라야 하나

전압선과 중성선 두 가닥에 더해 접지선이 있어야 합니다. 세 가닥입니다.

콘센트 안쪽을 보면 전원 단자 두 개와 떨어진 자리에 접지 단자가 따로 있습니다. 여기에 초록색 선이 물려 있으면 접지가 있는 것입니다.

겉에서 보면 구멍 안쪽 위아래에 금속 조각이 보이는 형태가 접지형입니다. 요즘 파는 콘센트는 거의 이 형태입니다.

다만 콘센트가 접지형이어도 벽에서 접지선이 안 나와 있으면 그 단자는 비어 있는 상태입니다. 겉모양만으로는 알 수 없습니다.

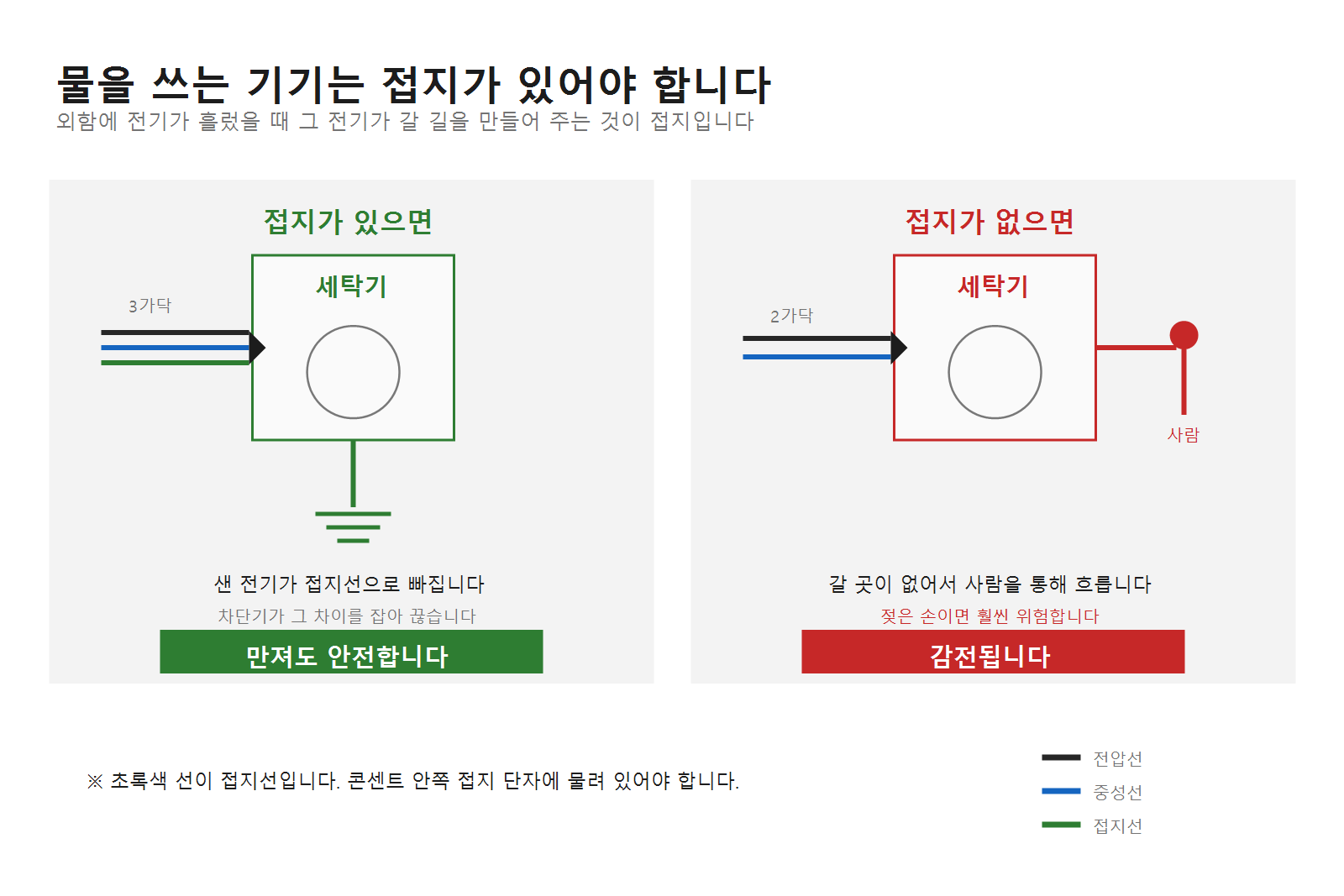

왜 하필 세탁기인가

물 때문입니다.

세탁기 안에서 절연이 약해지거나 물이 새면 그 전기가 금속 외함으로 흐릅니다. 겉으로는 아무 표시가 없습니다.

접지가 있으면 그 전기가 접지선을 타고 빠져나갑니다. 들어간 양과 나온 양이 달라지니 누전차단기가 그 차이를 잡아 끊습니다.

접지가 없으면 그 전기는 갈 곳이 없습니다. 그러다 사람이 만지면 사람을 통해 흐릅니다.

세탁실은 바닥이 젖어 있는 경우가 많습니다. 젖은 상태에서는 몸에 흐르는 전기가 훨씬 커집니다. 그래서 같은 상황이어도 세탁기 쪽이 더 위험합니다.

접지가 없으면 어떻게 하나

결론부터 말씀드리면 접지선을 새로 끌어와야 합니다. 그리고 그건 직접 하실 수 없습니다.

벽 안에 접지선이 아예 안 들어와 있는 것이라, 분전반에서 그 자리까지 선을 새로 넣어야 합니다. 배선 신설이라 전기공사업 등록 업체가 하는 작업입니다.

절대 하지 말아야 할 것이 하나 있습니다. 접지 단자를 중성선에 연결하는 것입니다.

접지가 된 것처럼 보이지만 실제로는 더 위험한 상태가 됩니다. 중성선 쪽에 문제가 생기면 그 전기가 접지선을 타고 세탁기 외함으로 올라옵니다.

공사를 미루셔야 하는 사정이 있다면, 최소한 그 회로가 누전차단기로 보호되고 있는지는 확인하십시오. 접지를 대신하지는 못하지만 없는 것보다 낫습니다.

건조기는 어떤가

건조기도 접지가 필요합니다. 열과 습기를 함께 다루기 때문입니다.

여기서 질문이 하나 더 생깁니다. 세탁기와 건조기를 같은 자리에 놓는데, 한 회로에 둘 다 물려도 되느냐입니다.

건조기 방식에 따라 갈립니다.

히트펌프식입니다. 공기를 순환시키며 습기를 빼는 방식이라 전기를 적게 씁니다. 세탁기와 같은 회로여도 대체로 괜찮습니다.

히터식입니다. 전기로 열을 만들어 말립니다. 소비전력이 큽니다. 세탁기와 같이 돌리면 회로가 감당하지 못해 차단기가 내려갈 수 있습니다.

사기 전에 제품 설명에서 방식과 소비전력을 확인하십시오. 히터식이면 회로를 나누거나, 세탁과 건조를 시간을 나눠 돌리셔야 합니다.

멀티탭에 꽂으면 안 되나

권하지 않습니다.

세탁기와 건조기는 소비전력이 큰 기기입니다. 멀티탭 정격을 넘기기 쉽습니다.

그리고 멀티탭이 바닥에 놓이는데 세탁실 바닥은 젖는 곳입니다. 물이 닿으면 그대로 사고가 됩니다.

벽 콘센트에 직접 꽂으시는 것이 맞습니다.

콘센트 위치도 봐야 합니다

세탁기 뒤쪽에 콘센트가 있으면 세탁기를 밀어 넣었을 때 플러그가 눌립니다.

눌린 채로 오래 두면 접점이 헐거워지고, 헐거워지면 열이 납니다.

세탁기를 벽에서 조금 띄우거나, 플러그가 옆으로 꺾여 나가는 형태를 쓰시면 됩니다.

그리고 바닥에서 너무 낮은 자리는 피하십시오. 물이 넘쳤을 때 닿습니다.

자주 묻는 질문

접지 없이 그냥 써도 지금까지 괜찮았는데요

평소에는 아무 일도 없습니다. 접지는 문제가 생겼을 때만 작동하는 안전장치이기 때문입니다.

괜찮았던 것은 아직 절연이 살아 있었다는 뜻입니다. 세탁기가 오래될수록 그 확률이 떨어집니다.

접지형 콘센트로만 바꾸면 되나요

콘센트만 바꿔서는 해결되지 않습니다. 벽에서 접지선이 나와야 그 단자에 물릴 것이 생깁니다. 콘센트 교체는 그 자체로는 접지를 만들어 주지 않습니다.

접지선이 이미 와 있는데 콘센트만 옛날 것이라면, 그때는 콘센트를 바꾸는 것으로 해결됩니다.

세탁기를 돌리면 차단기가 내려갑니다

돌리자마자 떨어지면 누전 쪽, 한참 뒤에 떨어지면 과부하 쪽입니다. 판별 순서는 차단기가 자꾸 내려갈 때 글에 있습니다.

세탁기는 물을 쓰는 기기라 누전인 경우가 적지 않습니다.

세탁기 몸체에서 찌릿한 느낌이 납니다

이미 외함에 전기가 흐르고 있다는 신호입니다.

접지가 없어서 빠져나갈 길이 없는 상태일 가능성이 큽니다. 쓰지 마시고 전기 업체에 확인받으셔야 합니다.

베란다 콘센트도 같은가요

베란다는 비가 들이치거나 결로가 생기는 곳이라 조건이 더 나쁩니다.

접지는 물론이고 물이 직접 닿지 않는 높이에 있는지도 보셔야 합니다.

정리

세탁기 콘센트에서 볼 것은 세 가지입니다.

접지선이 실제로 물려 있는지. 콘센트가 접지형인 것과 접지선이 와 있는 것은 다릅니다.

건조기를 함께 둘 것이면 그 회로가 감당하는지. 히터식이면 특히 그렇습니다.

플러그가 눌리지 않고 물이 닿지 않는 자리인지.

접지가 없다면 그건 콘센트를 바꿔서 해결되는 일이 아니라 배선 공사입니다. 업체를 부르셔야 합니다.

이 글은 정보 제공을 목적으로 합니다. 전기 작업은 감전과 화재 위험이 있습니다. 분전반 작업, 배선 신설이나 변경은 전기공사업 등록 업체에 맡기셔야 합니다.

이 글은 전기기사·전기공사기사·소방설비기사(전기) 자격을 보유한 10년차 실무자가 작성했습니다. 운영자에 관한 내용은 소개 페이지에 있습니다.
